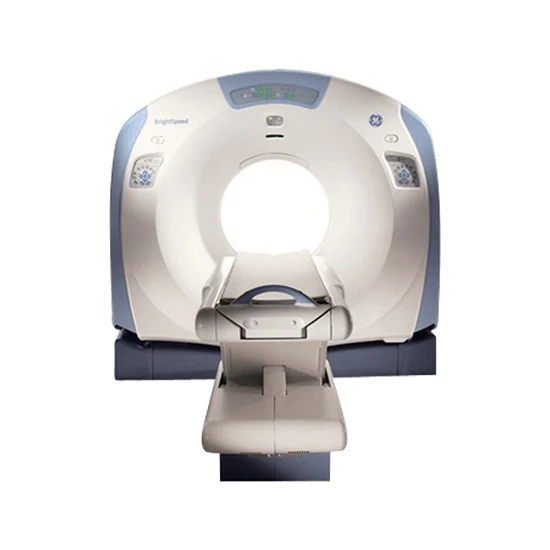

GE BRIGHTSPEED ELITE 16 CORTES

TAMAÑO ULTRA COMPACTO

Requiere un tamaño mínimo de habitación de solo 3.3m x 5.3m, es decir 17.5 m2.
Se ajusta fácilmente en casi cualquier espacio, incluso en el mismo espacio que muchos sistemas de corte único.
Con esta forma ultra compacta, la serie BrightSpeed optimiza la velocidad, potencia y resolución necesaria para todo tipo de aplicaciones de rutina en tomografía computarizada.

EXCELENTE CAPACIDAD

Capacidad para ver más: el exclusivo sistema de adquisición de datos digitales de 24 bits ofrece una alta potencia de procesamiento para imágenes de alta resolución y baja dosis.
Reduce el ruido hasta un 33%, lo que resulta en una calidad de imagen sin precedentes incluso en áreas difíciles como hombros, caderas y pacientes grandes. Del mismo modo, en bajo contraste, estudios de tejido blando (cuerpo, neuro), así como exámenes pediátricos.
Capacidad para rendir mejor: el tubo de la serie BrightSpeed proporciona hasta 280 mAs (350 mAs a 0.8 segundos de rotación) que es suficiente potencia para producir imágenes de diagnóstico de excepcional calidad.
Capacidad para cubrir más: ofrece suficiente potencia incluso para las aplicaciones más exigentes como la periferia arterial en angiografía. Permite un rango escaneable de 1400 mm mientras mantiene su excelente calidad de imagen.
Capacidad para producir más rápido: el motor de productividad y flujo de trabajo acelera su proceso de imagen con una velocidad de transferencia de hasta 16 fps (cuadros por segundo) en tiempo real durante adquisición, y proporciona una velocidad de reconstrucción de hasta 6 fps.
Este diseño de sistema equilibrado elimina los cuellos de botella en lugar de empujarlos a otra parte.

FACILIDAD DE USO EXCEPCIONAL

Una cabina inspirada: la estación de trabajo libre es un espacio diferente a cualquier otro.
La flexibilidad de pararse/ sentarse le brinda el más alto nivel de confort. Ubicación remota de la consola del operador.
El hardware puedo disminuir el ruido y el calor para mejorar aún más su ambiente de trabajo.
Diseñado para reducir el estrés y la fatiga, simplemente podrá hacer más.

COMODIDAD PARA EL PACIENTE

No hay pacientes que se realicen un examen de TC sin ansiedad. El diseño de gantry y el espacio de trabajo contribuirá en gran medida a tranquilizar al paciente.
Su flexibilidad para sentarse/ pararse, así como del monitor tanto horizontal como vertical permitirá a los operadores tener un claro camino de visibilidad para el paciente sin disminuir el flujo de trabajo y productividad.
Las luces de respiración exclusivas y temporizadores de cuenta regresiva digital incorporados en los escáneres BrightSpeed, ayudan a entrenar a los pacientes a contener la respiración para permanecer inmóviles durante los escaneos.
La función AutoVoice le dice a los pacientes cuándo contener la respiración y cuando respirar nuevamente en cualquier idioma.

FLUJO DE TRABAJO Y PRODUCTIVIDAD

Su interfaz de usuario simple minimiza el entrenamiento y maximiza la productividad. Con la reconstrucción directa multiplanar (DMPR) los datos son presentados en el plano axial, sagital, coronal y oblicuo.
Las imágenes reformateadas se pueden prescribir en el protocolo de escaneo de generación, distribución y almacenamiento automático.
Con las herramientas de auto segmentación, al tocar un botón elimine huesos no deseados o estructuras circundantes, proporcionando una visualización clara de estructuras vasculares.
La función Auto-Transfer le permite prescribir lo que quiere donde lo desee, en la red, en la imagen, CD, DVD, PC o formato DICOM.

RESULTADOS CLÍNICOS

Ofrece un multi detector para satisfacer una amplia gama de exámenes clínicos que no son posibles con otros sistemas de único o doble corte, manteniéndose a la vanguardia en tecnología.

ESPECIFICACIONES TÉCNICAS

Tubo de Rayos X

Almacenamiento de calor del ánodo: 6.3 MHU Almacenamiento de calor de la cubierta: 5.5 MHU Ángulo del ánodo: 7°
Carga radiográfica máxima: 53.2 kW
Punto focal fino: 0.9mm x 0.7 mm (metodología tradicional), 0.7 mm x 0.6 mm (valor de punto focal nominal IEC)
Punto focal grueso: 1.2 mm x 1.2 mm (metodología tradicional), 0.9 mm x 0.9 mm (valor de punto focal nominal IEC)
Resolución espacial de alto contraste helicoidal

Estándar
DFOV de 25 cm Algoritmo estándar
Resolución limitante de 0.584 mm 4 lp/ cm @ 50% MTF
6.5 lp/ cm @ 10% MTF
8.5 lp/ cm @ 0% MTF Alta resolución
DFOV de 10 cm Algoritmo de borde
Resolución limitante de 0.324 mm
8.5 lp/ cm @ 50% MTF
13 lp/ cm @ 10% MTF
15.4 lp/ cm @ 0% MTF

Resolución espacial de alto contraste axial Detector de 16 filas (para 16 cortes)

8 filas x 888 elementos activos del paciente: 15 elementos de referencia Eficiencia geométrica del 70%
Eficiencia de absorción del 99% DAS de 16 filas (para 16 cortes)

Mesa de Paciente

Capacidad de carga: 180 kg con una precisión de posición de ±0.25 mm, 205 kg permitidos como máximo en funcionamiento normal
Desplazamiento máximo del tablero: 1703 mm
Velocidades del tablero: 100 mm/s (imagen scout), 1.25 – 35.5 mm/rotación del estativo (imagen helicoidal)
Exceso de recorrido entrada/ salida del tablero: Menos de 10 mm Precisión de posición de exploración: ±0.25 mm
Precisión de la posición de la mesa: ±1 mm Tiempo de ascenso: rápida <30 s
Gama completa: lenta <120 s Precisión del ascenso: ±1.5 mm
Gama del ascenso: de 516 mm a 991 mm desde el piso

Estativo

Límites de inclinación: de +30° a -30° Velocidad de inclinación: nominal de 60°/min
Exceso de recorrido de la inclinación del estativo: <0.5° Diámetro de abertura: 700 mm
Distancia isocentro-tubo: 541 mm Distancia foco del tubo-detector: 949 mm
Velocidades de rotación: 360° en 0.5, 0.6, 0.7, 0.8, 0.9, 1, 2, 3, 4 s Libertad de rotación: continua

Espesor de la sección tomográfica:

0.625 mm ± 0.5 mm
1.25 mm ± 0.625mm
2.5 mm ± 1 mm
3.75 mm ± 1 mm
5 mm ± 1 mm
7.5 mm ± 1 mm
10 mm ± 1 mm

Luces de alineación de láser
Luz de alineación axial: ± 1 mm
Luz de alineación sagital y coronal: ± 3 mm Energía de salida máxima: <1 mW/ haz láser Suministro de energía: 5V
Subsistema del generador

Voltaje de línea nominal: selecciones de 200 a 240 V en pasos de 20 V Variación diaria nominal: ± 8%
Demanda de energía máxima, tres fases con una salida máxima: 90 kVA Demanda de corriente de línea máxima: 108 A a 480 V
Demanda de corriente de línea máxima definida en 140 kV y 380 mA
Potencia máxima: energía de 53.2 kW a 140 kV, 380 mA (energía de 52.8 kW a 120 kV, 440 mA)
Selecciones de los kV: 80, 100, 120, 140 kV
mA máximos: 440

Regulación: recuperación en 2 kV para una variación de línea del 10% en 50 ms Tiempo de ascenso: <2 ms para alcanzar 75% del valor seleccionado
Tiempo de descenso: <10 ms para descender por debajo del 75% del valor seleccionado Voltaje del suministro/ corriente/ frecuencia
Estativo: 670 VDC- 100 A, 440/ 254 VAC- 16 A, 208/120 VAC- 16/30/40 A, 50/60 Hz
Consola del ordenador: 120 VAC, 20 A, 50/60 Hz Mesa: 120 VAC, 10 A, 50/60 Hz
Unidad de distribución de energía (PDU): 200-240 VAC, 90 kVA (75 kVA para BrightSpeed 4 cortes), 50/60 Hz

Dimensiones Estativo
Ancho: 204 cm
Alto: 193 cm
Profundidad: 101.8 cm
Peso: 1770 kg

Consola del ordenador estándar
Ancho: 124 cm
Alto: 68-88.5 cm
Profundidad: 113.5- 123.5 cm
Peso: 180 kg (sin IG, sin monitor), 195 kg (1 IG, sin monitor)

Consola del ordenador (FWS)
Ancho: 124 cm
Alto: 68-81 cm
Profundidad: 70.5 cm
Peso: 145 kg (sin IG, sin monitor), 160 kg (1 IG, sin monitor)

Consola del ordenador (escritorio de lado a lado)
Ancho: 129.5 cm
Alto: 68.6-109.2 cm
Profundidad: 66 cm
Peso: 39 kg
Mesa y tablero
Ancho: 61.6 cm
Alto: 113.6 cm
Profundidad: 505.3 cm
Peso: 340 kg

Unidad de distribución de energía (PDU)
Ancho: 70 cm
Alto: 106.2 cm
Profundidad: 55 cm
Peso: 350 kg
